วิธีการเชื่อมต่อเกจวัดแรงดันแบบสัมผัสไฟฟ้าอย่างถูกต้อง
 |
 |
วิธีการเชื่อมต่อเกจวัดแรงดันแบบสัมผัสไฟฟ้าอย่างถูกต้อง

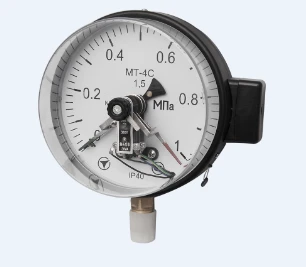

ติดตั้งเกจวัดแรงดันหน้าสัมผัสไฟฟ้าบนท่อโดยมีหน้าสัมผัส 1, หน้าสัมผัส 2 และหน้าสัมผัส 3 หลังจากการวัดด้วยมัลติมิเตอร์ ได้รับการพิสูจน์แล้วว่า 1&3 เป็นจุดปิดตามปกติ และ 2&3 เป็นจุดเปิดตามปกติ ตอนนี้ฉันได้รับช่วงความดัน (ยอมรับความดันได้ 4-6 กิโลกรัม) ที่ต่ำกว่า 4 กิโลกรัมและสูงกว่า 6 กิโลกรัม เชื่อมต่อวงจรทันที (เปิดคอยล์รีเลย์หลังจากปิด) เพื่อเตือน ฉันขอทราบวิธีเชื่อมต่อสายไฟได้ไหม ฉันใช้สายควบคุม 3 * 2.5
3 เป็นจุดปิดปกติ เชื่อมต่อกับ 4 กิโลกรัม (แรงดันต่ำ) 2-3 เป็นจุดเปิดปกติ เชื่อมต่อกับ 6 กิโลกรัม (แรงดันสูง)
ก่อนหน้านี้ฉันได้เชื่อมต่อเกจวัดแรงดันแบบสัมผัสทางไฟฟ้าเพื่อควบคุมคอยล์คอนแทคเตอร์ของมอเตอร์ปั๊มน้ำโดยตรง เมื่อน้ำหนักน้อยกว่า 4 กิโลกรัม ปั๊มก็จะเริ่มทำงาน และเมื่อน้ำหนักมากกว่า 8 กิโลกรัม ปั๊มจะหยุดโดยไม่มีสัญญาณเตือนใดๆ เชื่อมต่อจุดปิดปกติเข้ากับปั๊มหยุดแรงดันสูง และจุดเปิดปกติเข้ากับปั๊มสตาร์ทแรงดันต่ำ อย่างไรก็ตาม คุณสามารถลองใช้งานได้หลังจากเชื่อมต่อแล้ว หรือลองใช้ปั๊มแรงดันแบบมือก็ได้

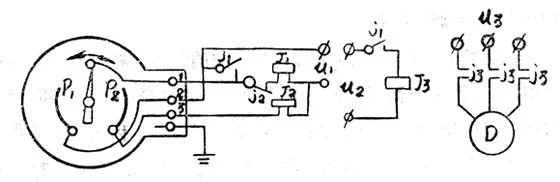

ทิศทางปัจจุบัน:
สายไฟที่มีกระแสไฟฟ้าเข้าสู่จุดกึ่งกลาง ผ่านจุดแรงดันต่ำ ถึงจุดปิดตามปกติของกลุ่มหน้าสัมผัส 1 ของรีเลย์กลาง และไปถึงปลายด้านหนึ่งของคอยล์คอนแทค
เชื่อมต่อปลายอีกด้านของคอยล์รีเลย์เข้ากับสายนิวทรัล
เลือกชุดหน้าสัมผัสที่เปิดตามปกติอีกชุดบนคอนแทคเตอร์ และเชื่อมต่อขั้วต่อทั้งสองขนานกับขั้วต่อแรงดันไฟฟ้าต่ำและจุดกึ่งกลางของเกจวัดความดัน
การควบคุมรีเลย์ตัวกลางนั้นเริ่มจากสายไฟที่มีกระแสไฟฟ้าเข้าสู่จุดกึ่งกลางของเกจวัดความดัน ไปยังจุดไฟฟ้าแรงสูง ไปยังส่วนของคอยล์รีเลย์ตัวกลาง
