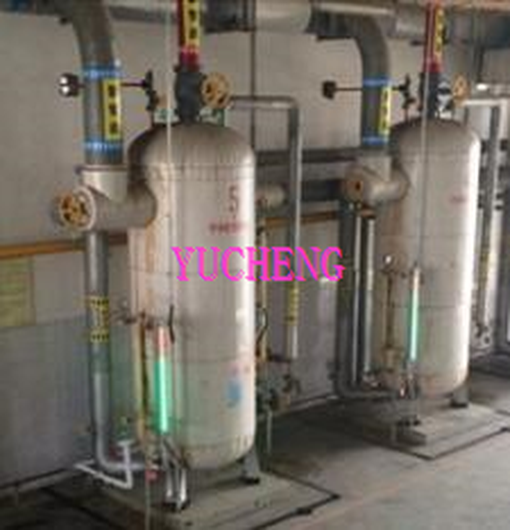

ตัวบ่งชี้ระดับแม่เหล็กของหม้อไอน้ำแบบลอยตัว



เกจวัดระดับลูกลอยแบบแม่เหล็ก หรือเรียกง่ายๆ ว่าเกจวัดระดับแม่เหล็กหรือตัวแสดงระดับแม่เหล็ก ให้การแสดงระดับของเหลวในภาชนะหรือถังด้วยภาพอย่างต่อเนื่อง เป็นเทคนิคการวัดระดับที่แข็งแกร่งและมีราคาค่อนข้างถูกซึ่งเหมาะสำหรับระบบแรงดันสูง ซึ่งพบได้ตลอดทั้งกระบวนการ น้ำมันและก๊าซ โรงกลั่น เคมี ปิโตรเคมี และอุตสาหกรรมการผลิตไฟฟ้า





สนามแม่เหล็กเป็นหัวใจสำคัญของเกจวัดระดับแม่เหล็ก ยิ่งสนามแรงมากเท่าไร เครื่องมือก็จะยิ่งเชื่อถือได้มากขึ้นเท่านั้น ผู้ผลิตบางรายใช้แม่เหล็กวงแหวนวงแหวนเดี่ยว ส่วนบางรายใช้แม่เหล็กแท่งเดี่ยวหลายชุดในลักษณะวงกลมในการออกแบบลูกลอย การออกแบบเหล่านี้มีแนวโน้มที่จะให้ประสิทธิภาพที่ดีกว่าแม่เหล็กแท่งเดียว



ข้อดีของเกจวัดระดับแม่เหล็ก

ตัวบ่งชี้ระดับแม่เหล็กมีข้อดีหลายประการเหนือมาตรวัดระดับประเภทอื่นๆ เช่น เกจวัดระดับแบบสะท้อน ซึ่งรวมถึง:

- ไม่จำเป็นต้องบังเหียนระดับ. ห้องบายพาสที่มีทุ่นทำหน้าที่เป็นบังเหียนทำให้สามารถติดตั้งอุปกรณ์เสริมได้

- ความสามารถด้านแรงดันสูงโดยมีผู้ผลิตหลายรายที่นำเสนอเกจที่เหมาะสำหรับแรงดันสูงสุด 400bar ห้องบายพาสที่ได้รับการรับรองตาม PED 97/23/EC Category IV มีจำหน่ายจากซัพพลายเออร์หลายราย

- ความสามารถในอุณหภูมิสูง. การใช้งานสูงถึง 450 องศาไม่ใช่เรื่องแปลก

- ใช้ในพื้นที่อันตราย. เนื่องจากตัวแสดงระดับแม่เหล็กไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก แม้แต่ตัวแสดงระดับแม่เหล็ก ดังนั้นจึงเหมาะสำหรับการติดตั้งในพื้นที่อันตราย

- บำรุงรักษาฟรี. เกจวัดระดับแม่เหล็กแทบไม่ต้องบำรุงรักษา เนื่องจากตัวแสดงไม่เคยสัมผัสกับของเหลวในกระบวนการ เมื่อใช้แว่นสายตา เกจจะต้องได้รับการตรวจสอบรอยรั่วเป็นระยะๆ และทำความสะอาดเป็นประจำ การปรับขนาด การแกะสลัก และการสะสมตัวบนกระจกจากของเหลวในกระบวนการอาจทำให้กระจกมองอ่านไม่ได้

- หมดกังวลเรื่องกระจกแตก. ทำให้เหมาะสำหรับการตรวจวัดระดับของเหลวที่เป็นพิษและมีฤทธิ์กัดกร่อน

- ติดตามความร้อนและเป็นฉนวนได้อย่างง่ายดาย. ข้อควรพิจารณาที่สำคัญขึ้นอยู่กับของเหลวที่กำลังวัด ดูหน้าของเราเกี่ยวกับการทำความร้อนแบบติดตามด้วยไฟฟ้า สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีการบรรลุเป้าหมายนี้

อุปกรณ์เสริมเกจวัดระดับแม่เหล็ก

ตัวแสดงระดับแม่เหล็กมีจำหน่ายพร้อมกับอุปกรณ์เสริมหลากหลายประเภท โดยแบบที่พบบ่อยที่สุดคือ

สเกลที่ปรับเทียบแล้ว

สเกลที่ปรับเทียบแล้วซึ่งติดอยู่กับตัวแสดงระดับแม่เหล็กทำให้สามารถอ่านระดับเป็นหน่วยหรือเปอร์เซ็นต์ได้ เครื่องชั่งส่วนใหญ่ผลิตจากแทรฟโฟไลต์หรือสเตนเลส 316 และสลักด้วยหน่วยที่เหมาะสม

รีดสวิตช์

สวิตช์กกแม่เหล็กที่ติดตั้งอยู่บนผนังด้านนอกของเกจช่วยให้สามารถแจ้งเตือนระดับและหรือการดำเนินการของผู้บริหารได้ เช่น การเปิดหรือปิดปั๊ม สวิตช์รีดมีการใช้กันอย่างแพร่หลายและให้การทำงานที่เชื่อถือได้และปลอดภัยสูง

เครื่องส่ง Reedchain

ตัวแสดงระดับแม่เหล็กสามารถแปลงเป็นเครื่องส่งสัญญาณระดับลูกลอยแม่เหล็กได้อย่างง่ายดายโดยการเพิ่ม reedchain ตัวส่งสัญญาณแบบ Reedchain ประกอบด้วยวงจรสวิตช์ที่มีระยะห่างเท่าๆ กัน โดยเว้นระยะห่าง 5 มม. 10 มม. หรือ 20 มม. เมื่อลูกลอยเคลื่อนที่ไปตามสายโซ่นี้ สนามแม่เหล็กที่สร้างขึ้นโดยการลูกลอยจะปิดสวิตช์กกที่เปลี่ยนความต้านทานในวงจร ความต้านทานเอาต์พุตจะเป็นสัดส่วนกับระดับของของเหลว

สปริงแดมเปอร์แบบลอย

สามารถติดตั้งสปริงแดมเปอร์ลูกลอยได้ที่ด้านบน ด้านล่าง หรือปลายทั้งสองด้านของห้องเพาะเลี้ยง สปริงแดมเปอร์จะได้รับการพิจารณาเมื่อมีความจำเป็นเพื่อป้องกันลูกลอยจากความเสียหายในกรณีที่เกิดการสูญเสียหรือแรงดันในระบบอย่างกะทันหัน
