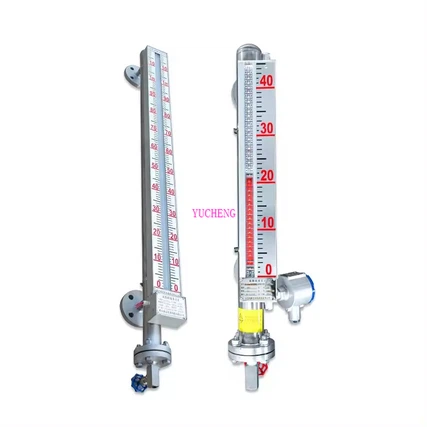

ตัวบ่งชี้ระดับประเภทแม่เหล็ก

ตัวบ่งชี้ระดับประเภทแม่เหล็ก

มาตรวัดระดับ Bicolor

มาตรวัดระดับ Bicolor ใช้สำหรับการบ่งชี้ของน้ำคอนเดนเสทและระดับไอน้ำในกลองไอน้ำหม้อไอน้ำแรงดันสูง

มาตรวัดระดับ Bicolor หมายถึงน้ำ (ส่วนล่าง) ในสีเขียวและไอน้ำ (ส่วนบน) เป็นสีแดง

เครื่องดนตรีนี้ประกอบด้วยตัวสแตนเลสซึ่งมีส่วนตัดขวางสี่เหลี่ยมคางหมูชุดแก้วสองชุดด้านหน้าและด้านหลังของร่างกายตัวกรองสีสองตัวกรองและเครื่องส่องแสงด้านหลังกระจกด้านหลัง

ใบหน้ากระจกไม่ได้เป็น bacause paraellel ของสี่เหลี่ยมคางหมูตัดขวางของร่างกาย

ตัวกรองสีแดงและสีเขียวตั้งอยู่ด้านหลังกระจกด้านหลังแปลงแสงไฟส่องสว่างเป็นรังสีสีแดงและสีเขียว

รังสีสีแดงและรังสีสีเขียวมีดัชนีการหักเหที่แตกต่างกันเมื่อผ่านผ่านกระจกน้ำและไอน้ำ

ชื่อผลิตภัณฑ์	ตัวบ่งชี้ระดับประเภทแม่เหล็ก
วัสดุ	สแตนเลส
ช่วงการวัด	300- 15000 mm
แรงกดดันในการทำงาน	1. 0-32 m Pa
อัตราส่วนของสื่อ	มากกว่าหรือเท่ากับ 0. 42g/cm3
ความหนืด	น้อยกว่าหรือเท่ากับ 0. 02pa.s
เอาท์พุท	4-20 ma/2wire hart
ยี่ห้อ	exiail ct 4- t6 ex6 ii ct 4- t6



ในส่วนล่างที่มีการสะสมคอนเดนเสทน้ำรังสีสีแดงเบี่ยงเบนไปและเนื่องจากแว่นตาที่ไม่ใช่คู่ขนานไม่สามารถผ่านกระจกด้านหน้าได้ แต่รังสีสีเขียวสามารถไปถึงกระจกด้านหน้าได้ดังนั้นผู้สังเกตการณ์จึงเห็นส่วนของมาตรวัดระดับนี้เป็นสีเขียว

ในส่วนบนที่มีไอน้ำตรงกันข้ามรังสีสีเขียวเบี่ยงเบนไปและไม่สามารถผ่านกระจกด้านหน้าได้ แต่รังสีสีแดงผ่านผ่านกระจกด้านหน้าและส่วนนี้ของมาตรวัดระดับนี้จะถูกลบออกเป็นสีแดง

เนื่องจากอุณหภูมิสูงแว่นตาด้านหน้าและด้านหลังได้รับการปกป้องโดย Mica Shield

เนื่องจากมาตรวัดระดับ Bicolor ใช้สำหรับกลองไอน้ำหม้อไอน้ำแรงดันสูงจึงควรได้รับการออกแบบตามหม้อไอน้ำ ASME และรหัสเรือแรงดัน -Setc, i มาตรฐาน.

เครื่องส่องแสงระดับ Bicolor ควรเหมาะสำหรับการจำแนกพื้นที่อันตรายของพื้นที่ติดตั้ง



วาล์ววัดระดับ

มาตรวัดระดับแก้วเชื่อมต่อกับเรือหรือถังที่มีวาล์วไก่สองตัวที่ด้านบนและด้านล่างของมาตรวัดระดับ

วาล์วไก่เป็นวาล์วมุมที่มุมระหว่างทางเข้าและทางออกของวาล์วคือ 90 องศา

ทางออกของวาล์วไก่ซึ่งเชื่อมต่อกับหัวฉีดเรือมักจะเป็นหน้าแปลน

การเชื่อมต่อวาล์ว Cock กับมาตรวัดระดับเป็นปกติ 1/2 '' หรือ 3/4 '' การเชื่อมต่อเธรด NPTF แต่ต้องการ 3/4 '' NPTF เนื่องจากการปิดกั้นการลดความเสี่ยง

วาล์วไก่ด้านบนมีการเชื่อมต่อ 1/2 '' สำหรับปลั๊กระบายหรือวาล์วระบาย

ในทำนองเดียวกันวาล์วไก่ด้านล่างมีการเชื่อมต่อ 1/2 '' สำหรับปลั๊กดึงหรือวาล์วระบายน้ำ

การใช้ปลั๊กสำหรับช่องระบายอากาศ / ท่อระบายน้ำเป็นวิธีแก้ปัญหาที่ประหยัด แต่หลังจากการใช้งานและการบำรุงรักษาเป็นเวลาหลายปีมันจะเป็นเกจวัดระดับและเรือไพน์ที่อ่อนแอและแหล่งกำเนิดการรั่วไหล

ดังนั้นจึงขอแนะนำให้เลือกวาล์วระบาย / ดึง / ดึง 1/2 '' แทนปลั๊ก

วาล์วไก่ควรเป็นประเภทออฟเซ็ตที่ก้านวาล์วมีออฟเซ็ตกับแกนร่างกายมาตรวัดเพื่อให้การทำความสะอาด galss ด้วยแปรงขวดโดยไม่ต้องเปิดวาล์วไก่และถอดมาตรวัดระดับ

แต่การชดเชยอาจถูกปล่อยซ้ายหรือถูกต้องซึ่งต้องกำหนดไว้ก่อนคำสั่งซื้อในแผ่นข้อมูลโดยพิจารณาจากตำแหน่งหัวฉีดระดับมาตรวัดระดับบนเรือและจุดเชื่อมต่อของบันไดบันได

นอกจากนี้หากวาล์วไก่ด้านบนเป็นวาล์วชดเชยมือขวาวาล์วควยด้านล่างควรเป็นวาล์วชดเชยมือซ้าย

ปัญหานี้สามารถแก้ไขได้โดยการเลือกวาล์วหัวโจกหัวหมุนซึ่งสามารถติดตั้งที่ด้านซ้ายหรือด้านขวาของตัววัดระหว่างการติดตั้ง
